主張：指令寫得再長，也换不来「一定照著做」——想要確定性，就得把流程外顯成一張圖。
讀完能做到：用Workflow畫出含條件分支、fan-out/join、巢狀 workflow 的 agent 流程，並知道 JoinNode 什麼時候會卡死。
Day 12 講完 Plugin 與 Callback，你手上已經有了攔截、修改、guardrail 這些「事件驅動」的武器。但還缺一塊：流程本身怎麼被定義？如果你的 agent 邏輯只寫在一長串 instruction 裡，那不管掛多少個 callback，流程的骨架仍然是「AI 自己看著辦」。今天要處理的，就是骨架本身。
先講一個很多人都踩過的坑：你有一個多步驟流程——分類使用者訊息、依分類轉交給不同處理邏輯、最後彙整結果。第一直覺是把整個流程寫進一個 agent 的 instruction：「第一步做 A，如果符合條件 B 就做 C，否則做 D……」。
短期內看起來會動。但 instruction 越寫越長、條件越疊越多，agent 是不是每次都精準照著步驟走，你其實沒有把握——LLM 終究是在做機率推理，不是在跑一個確定性的狀態機。

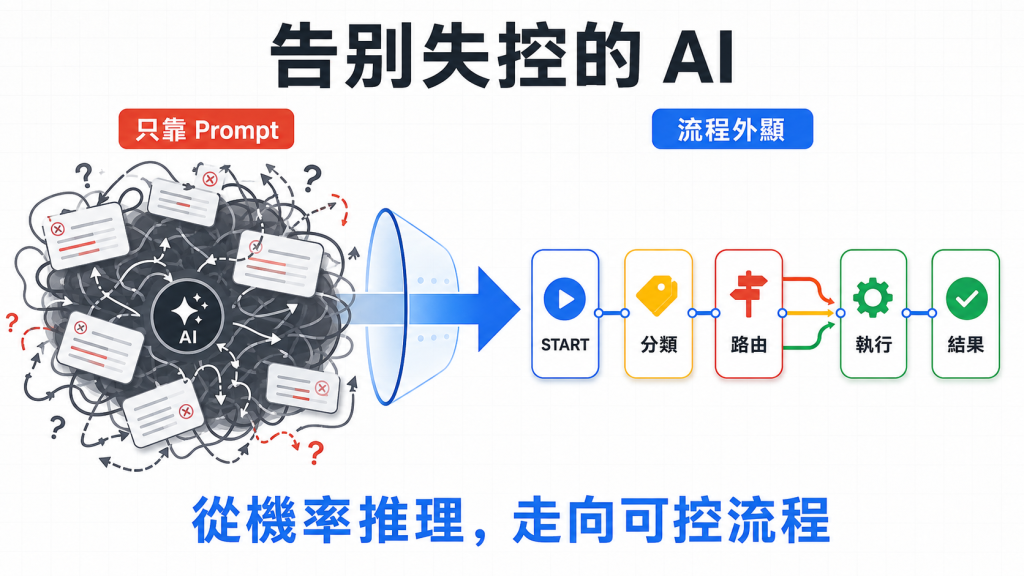

Graph-based workflows 的解法，是把流程外顯成一張由執行節點（node）與邊（edge）組成的圖。每個節點可以是 AI agent、工具，或你自己寫的一段確定性程式碼，彼此之間怎麼銜接、什麼條件下走哪條路，全部寫在圖的結構裡，而不是塞進 prompt 裡賭 LLM 會不會照做。
官方列出四個具體優點：
在往下之前，先把座標定位清楚。ADK 提供三種互補的多步驟編排方式：
三者不是互斥的競爭關係，而是同一組編排思維在不同抽象層級的落地方式。

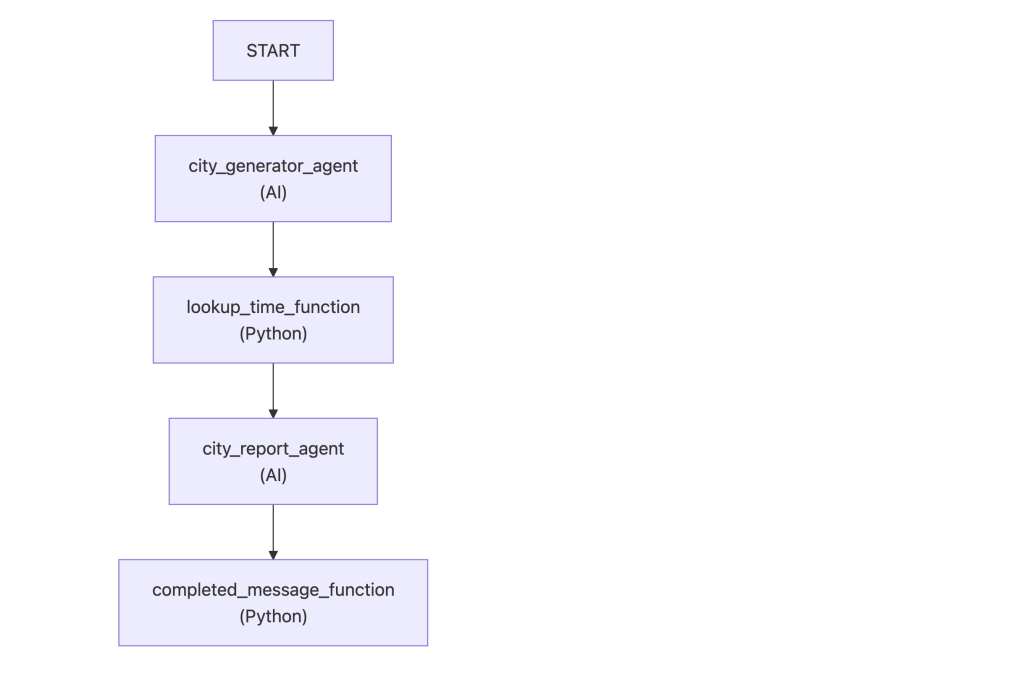

官方的入門範例，示範了一個順序執行的圖：先生成一個城市名稱，再用一段確定性程式碼查那個城市的時間，最後由 agent 把結果組成一句話回報。這條鏈同時混用了 AI 推理（城市生成、報告生成）與純程式碼（查時間），彼此透過 edges 接起來。這裡只示範怎麼把流程畫成圖（建構出 Workflow 物件），安裝套件與實際跑起來（adk run／adk web）沿用 Day 2 教過的做法，這裡不重複：
from google.adk import Agent
from google.adk import Workflow
from google.adk import Event
from pydantic import BaseModel
city_generator_agent = Agent(
name="city_generator_agent",
model="gemini-flash-latest",
instruction="""Return the name of a random city.
Return only the name, nothing else.""",
output_schema=str,
)
class CityTime(BaseModel):
time_info: str # time information
city: str # city name
def lookup_time_function(node_input: str):
"""Simulate returning the current time in the specified city."""
return CityTime(time_info="10:10 AM", city=node_input)
city_report_agent = Agent(
name="city_report_agent",
model="gemini-flash-latest",
input_schema=CityTime,
instruction="""Output following line:
It is {CityTime.time_info} in {CityTime.city} right now.""",
output_schema=str,
)
def completed_message_function(node_input: str):
return Event(
message=f"{node_input}\n WORKFLOW COMPLETED.",
)
root_agent = Workflow(
name="root_agent",
edges=[
("START", city_generator_agent, lookup_time_function,
city_report_agent, completed_message_function)
],
)
看 edges 那個 tuple 就懂了整個語法骨架：("START", a, b, c, d) 就是 START→a→b→c→d 的順序鏈。這條鏈裡 city_generator_agent 和 city_report_agent 是會呼叫模型的 AI 節點，lookup_time_function 和 completed_message_function 是純 Python 函式節點。
換成沒有 Workflow 的世界，這條鏈得自己手動接起來：寫一段程式碼把 city_generator_agent 吐出來的文字，轉成 lookup_time_function 看得懂的參數；函式跑完，再把結果包裝成下一個 agent 讀得懂的格式。這種「純粹為了讓上一段接得上下一段」而寫、跟業務邏輯本身無關的轉接程式碼，工程師習慣叫它膠水邏輯（glue code）——就像兩段口徑不合的水管，管子本身都沒壞，但得另外找一節變徑接頭才能黏起來。
Workflow 的 edges 把這節接頭內建了：每個節點的回傳值會自動包成 Event，傳給下一個節點當輸入，你只要照順序把節點名字排進 tuple。同一張圖裡，AI 推理與確定性程式碼就能自由交錯，不用再自己寫一行轉接程式碼。

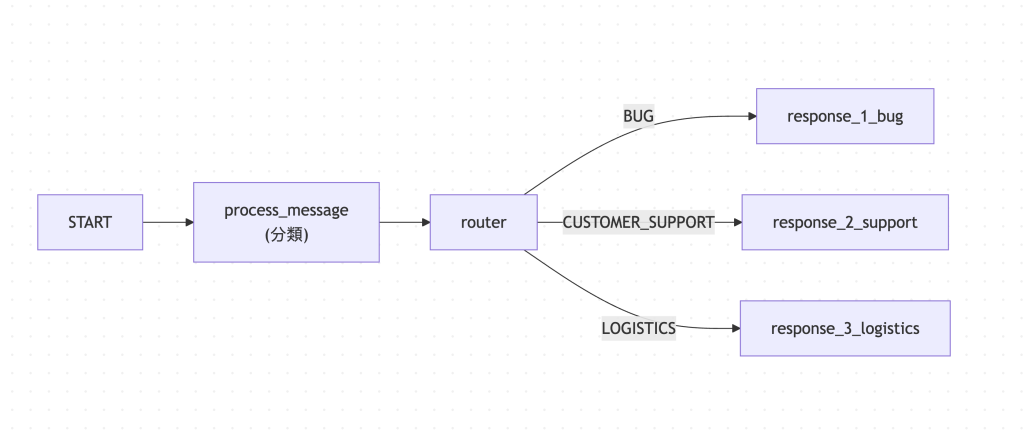

edges 的 tuple 除了順序鏈，第二個元素若是 dict，就變成條件分支。以下範例先用一個 agent 把使用者訊息分類成 BUG、CUSTOMER_SUPPORT、LOGISTICS，再由一個 router 函式把分類結果轉成路由 key，對應到 dict 裡不同的處理函式：
process_message = Agent(
name="process_message",
model="gemini-flash-latest",
instruction="""Classify user message into either "BUG", "CUSTOMER_SUPPORT",
or "LOGISTICS". If you think a message applies to more than one category,
reply with a comma separated list of categories.
""",
output_schema=str,
)
def router(node_input: str):
routes = node_input.split(",")
routes = [route.strip() for route in routes]
return Event(route=routes)
def response_1_bug():
return Event(message="Handling bug...")
def response_2_support():
return Event(message="Handling customer support...")
def response_3_logistics():
return Event(message="Handling logistics...")
root_agent = Workflow(
name="routing_workflow",
edges=[
("START", process_message, router),
( router,
{
"BUG": response_1_bug,
"CUSTOMER_SUPPORT": response_2_support,
"LOGISTICS": response_3_logistics,
}
)
],
)
router 函式回傳 Event(route=[...])，edges 裡的 dict 就依這個值決定要走哪一條分支。
這個例子也順便回答了「資料怎麼在節點間流動」的問題——節點的回傳值會自動包進 event.Output 傳給下一個節點，細節留到 Day 14 展開，今天先記住一件事：graph 裡的資料流預設是靠 Event.Output，不是靠 session state，這跟等一下要學的模板 workflow agents（SequentialAgent 那一套）是兩條不同的路。
graphs/routes 這頁文件涵蓋了四種更進階的圖形結構，每一種都值得記住，因為都對應到真實場景會遇到的需求。

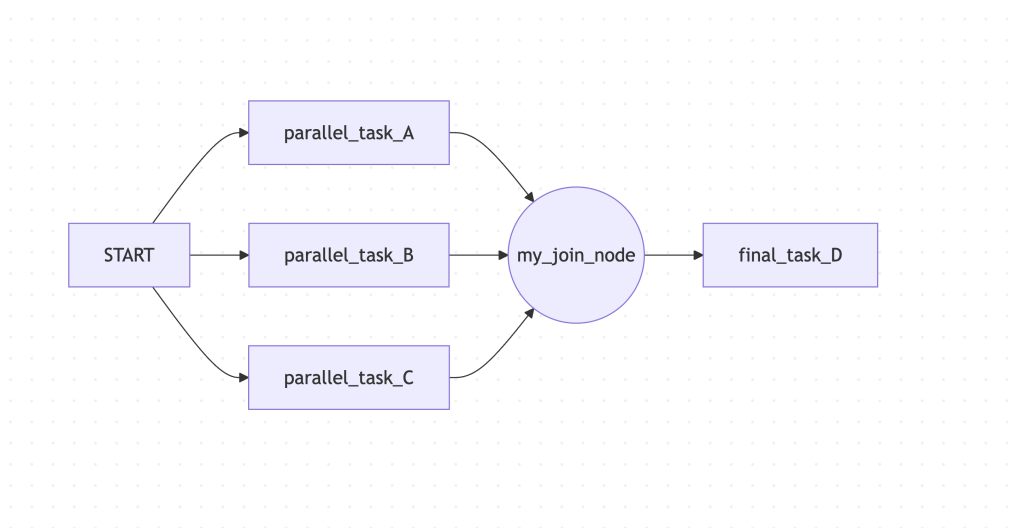

Fan-out 與 join：當你需要平行跑多個獨立任務、再彙整結果時，用 JoinNode 收攏平行分支。以下是官方文件的示意片段，parallel_task_A、parallel_task_B、parallel_task_C、final_task_D 都只是佔位名稱，換成你自己定義的 agent 或函式即可，不能直接複製執行：
from google.adk.workflow import JoinNode
my_join_node = JoinNode(name="my_join_node")
edges=[
("START", parallel_task_A, my_join_node),
("START", parallel_task_B, my_join_node),
("START", parallel_task_C, my_join_node),
(my_join_node, final_task_D),
]
JoinNode 是靠「上游全部節點都吐出 output」才會繼續往下走。只要有一個上游節點失敗、忘記回傳、或卡在某個例外裡沒有正常結束，整個 workflow 就會卡死在那裡，不會有任何 timeout 或錯誤訊息主動告訴你發生了什麼事——你只會看到流程停在那裡不動。官方的建議是每個接到 JoinNode 的節點都要確保有失敗時的保底輸出路徑。

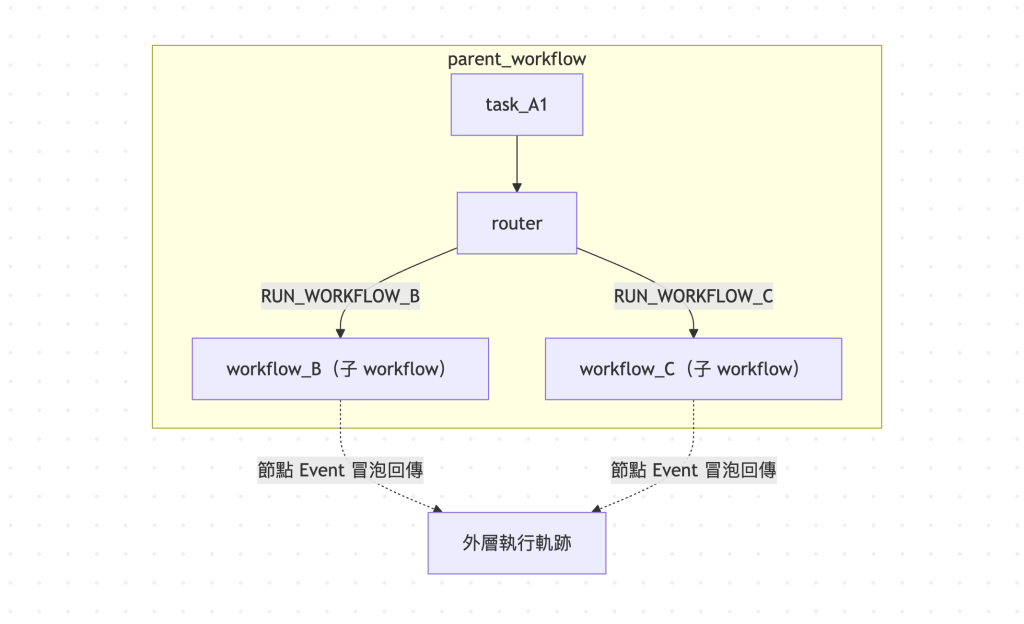

巢狀 workflow：一個或多個 workflow agent 可以當成另一個 workflow 的子節點使用，把複雜任務拆成可重用的子流程。同樣地，以下 task_A1、router、workflow_B、workflow_C 都是示意名稱，不是可執行的完整範例：
from google.adk import Workflow
root_agent = Workflow(
name="parent_workflow",
edges=[
("START", task_A1, router),
(router, {
"RUN_WORKFLOW_B": workflow_B,
"RUN_WORKFLOW_C": workflow_C,
},
),
],
)
巢狀 workflow 的輸出行為跟一般節點不太一樣：當內層 workflow 跑完它自己圖裡的某個節點，資料一方面照常傳給內層圖的下一個節點，另一方面這個 Event 會冒泡回傳給外層 workflow，方便追蹤整個流程的執行軌跡。等內層 workflow 的最後一個節點跑完，外層節點會從那些葉節點抽取資料，當成整個巢狀 workflow 的輸出。

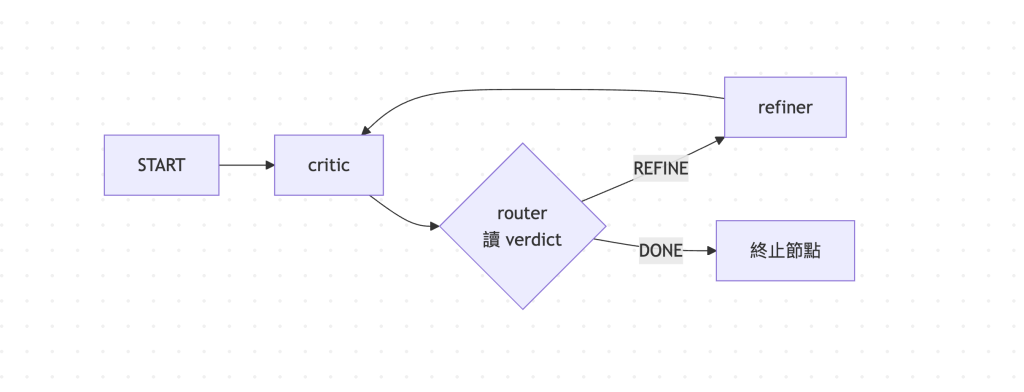

Loop 與 escalation exit：迴圈在 Python 端是圖上的一條反向邊（back-edge），把路由指回較早的節點即可。「escalation exit」不是另一個獨立的事件機制，而是同一個 router 節點除了能路由回上游做迴圈，也能路由到一個終止節點直接跳出——官方範例裡的 critic/refiner loop 就是這樣：router 讀到 verdict 是 REFINE 就走回 critic 繼續迴圈，讀到 DONE 則路由到終止節點結束整個 workflow，不再繼續反向邊。
這本質上跟 Day 16 要講的 LoopAgent（用 Escalate 事件跳出迴圈）是同一個問題：誰來決定何時停，只是 graph 版本用路由條件在結構層解決，LoopAgent 則是用模板參數。
graph-based workflows 不相容於部分第三方 integrations。另外一個容易漏掉的細節：能放進 graph 的 LlmAgent 必須設定成 single_turn 或 task 模式（見 Day 18）——放進 Workflow 的 agent 會被框架自動改成這兩種模式之一，不用手動指定。如果你的 graph 節點打算用一個會跟使用者多輪對話的 agent，這個限制目前行不通。
補充一點：早期版本的文件曾提過 task 模式在 graph workflow 裡一度不能用，但用目前的套件版本實測，建構期並沒有看到這個限制的跡象——這塊行為可能還在調整，實際用之前建議自己拿當下版本測一次再依賴它。
今天畫出了圖的骨架，但還沒仔細講資料真正是怎麼在節點之間傳遞的——output、message、state 三個參數各自負責什麼、Event.output 為什麼一次只能發一份、schema 又是怎麼約束節點輸入輸出的。Day 14 把這塊資料流攤開講清楚，順便介紹 graph 的彈性版本：完全用程式碼控制流程的 Dynamic Workflows。
