昨天講了 trace 的原理，今天講產生它的工具：OpenTelemetry，通常簡稱 OTel。

這篇要回答三個問題：它為什麼會出現、它包含哪些東西、還有那個叫 Collector 的中繼站到底在幹嘛。最後把 Tempo 和 Collector 裝起來，讓路先通，明天再讓資料流過去。

今天的故障開關：全部關閉

kubectl set env deploy/pricing BUG_SILENT_DISCOUNT=false LEAK_KB_PER_REQUEST=0
kubectl set env deploy/catalog BUG_N_PLUS_ONE=false

它為什麼會出現

在 OTel 之前，情況大概是這樣：你選了一家監控廠商，就要在程式碼裡裝他們家的 SDK、用他們家的 API 埋點。然後有一天你想換一家，所有埋點的程式碼都要重寫一次。

這叫廠商鎖定（vendor lock-in），而且鎖得特別死，因為埋點散落在整個程式碼庫裡。

OTel 的解法是把「產生資料」跟「儲存資料」拆開。產生這一端由 OTel 標準化，你用它的 API 埋點；儲存那一端愛用誰用誰，Tempo、Jaeger、或任何商業服務都行。換後端時改的是設定檔，不是程式碼。

它由 CNCF 維護，也就是管 Kubernetes 的同一個基金會，是裡面活躍度數一數二的專案。選一個標準最怕它三年後沒人維護。

三層與三種 signal

「OpenTelemetry」這個詞會指三個不同層次的東西，一開始很容易混淆：

層次	是什麼	你怎麼用它
規格	資料長什麼樣、欄位怎麼命名	不直接用，但要知道它存在
SDK / API	各語言的函式庫	裝進你的程式裡（明天）
Collector	一個獨立執行的中繼程式	部署在叢集裡（今天）

另外 OTel 管的不只是 trace。它把三大支柱都納入了，官方稱為三種 signal（訊號）：traces、metrics、logs。

不過成熟度不同，trace 最成熟、metrics 次之、logs 最晚。所以現在很常見的組合是 trace 用 OTel、metrics 繼續用 Prometheus，我這個系列就是這樣。這不是將就，是目前的主流做法。

Semantic Conventions：為什麼欄位名要統一

這是我覺得 OTel 最被低估的部分。

REST 規範的是 API 本身——用 GET 還是 POST、路徑長什麼樣。但「記錄這個請求用了 GET」的那個欄位要叫什麼，從來沒人規定過，所以每個工具自己取：

誰	記 HTTP 方法的欄位
Prometheus 的 Go 函式庫	`method`
nginx 的 log	`request_method`
Django	`request.method`
Elastic	`http.request.method`
OTel（舊）	`http.method`
OTel（現在）	`http.request.method`

連 OTel 自己都改過一次名。這系列已經遇過兩次同類的事：Day 13 的 service 撞成 exported_service，Day 14 的 structlog 用 event 不用 msg。還有一個天天在看的——Pod 名字在 Prometheus 和 Loki 都叫 pod，OTel 規定叫 k8s.pod.name，明天裝完 SDK 你的 trace 上就會出現第二種寫法。

欄位名不統一的後果是「所有 POST 請求的平均延遲」這種跨工具的查詢寫不出來，因為你不知道對方用哪個名字。

OTel 的 Semantic Conventions（語意慣例）就是一份約定：HTTP 請求的方法叫什麼、資料庫查詢的語句叫什麼、訊息佇列的主題叫什麼，全部規定好。好處是工具可以預先知道要找什麼——Grafana 能自動幫 trace 畫出服務關係圖，就是因為它知道 service.name 這個欄位一定叫這個名字。

這件事後面觀測 AI agent 的時候會變成主角——OTel 有一份專門給 GenAI 的語意慣例，規定了 token 數、模型名稱這些欄位怎麼命名。

Collector：為什麼要多一層

最簡單的做法是每個服務直接把資料送給 Tempo。可行，但有幾個問題：

換後端要改所有服務。 每支程式都寫死了 Tempo 的位址
每支程式都要各自處理重試、緩衝。 後端掛掉時資料就掉了
沒地方做共同處理。 想把所有 trace 裡的個資欄位拿掉，得改每一支程式

Collector 就是那個中間人：所有服務只認得它，它負責接收、處理、轉送。換後端改 Collector 的設定；要過濾個資，在 Collector 加一個處理器；昨天說的 tail-based 抽樣也在這裡做，因為只有它看得到完整的 trace。

三段管線

Collector 的設定檔就是在描述一條管線。下面是 helm chart 預設值裡的 traces 那段，我把跟今天無關的 jaeger、zipkin 接收器拿掉了：

receivers:                    # 1. 怎麼收
  otlp:
    protocols:
      grpc:
        endpoint: ${env:MY_POD_IP}:4317
      http:
        endpoint: ${env:MY_POD_IP}:4318

processors:                   # 2. 收到後做什麼
  memory_limiter:             #    記憶體用到 80% 開始丟資料保命
    check_interval: 5s
    limit_percentage: 80
    spike_limit_percentage: 25
  batch: {}                   #    打包成批次再送，省網路

exporters:                    # 3. 送去哪
  debug: {}                   #    ← 預設只有這個，等一下會講

service:
  pipelines:                  # 4. 把上面三段串起來
    traces:
      receivers: [otlp]
      processors: [memory_limiter, batch]
      exporters: [debug]

四個區塊，讀起來很直觀：收什麼、做什麼、送去哪、怎麼串。pipelines 底下可以有多條，traces 一條、metrics 一條，各走各的處理器和目的地。

OTLP 是 OpenTelemetry Protocol，OTel 自己的傳輸協定，4317 是 gRPC、4318 是 HTTP。你會一直看到這個縮寫，它就是「用 OTel 標準格式傳資料」的意思。

memory_limiter 值得特別提。它的作用是當 Collector 自己記憶體吃太多時，主動開始丟資料。這是一種務實的設計：監控系統把自己搞掛，比丟掉一些遙測資料還糟。

兩種部署方式

模式	怎麼部署	適合
Agent	DaemonSet，每個節點一份	收節點本地的東西，延遲低
Gateway	Deployment，幾份共用	做需要看到全貌的事，例如 tail-based 抽樣

大型系統常常兩層都有：agent 收完送給 gateway，gateway 統一處理後送出去。我在本機只用 Gateway 模式一份，因為量小，而且好講解。

裝 Tempo

Tempo 是 Grafana 家存 trace 的資料庫，跟 Loki 是同一個思路——只對少數欄位建索引，內容用物件儲存或檔案系統放。

helm install tempo grafana/tempo -n monitoring --version 1.24.4

就這樣。這是這個系列第一個照預設值裝就能用的 chart：單機模式、檔案系統儲存、OTLP 的 4317 和 4318 兩個接收埠都開著。注意 repo 裡另外有一個 grafana/tempo-distributed，那是微服務模式，本機不要裝那個。

裝 Collector：五個坑

Collector 的 chart 在另一個 repo：

helm repo add open-telemetry https://open-telemetry.github.io/opentelemetry-helm-charts
helm repo update

然後我照文件裝，helm template 直接失敗：

[ERROR] 'image.repository' must be set.

第一個坑：chart 刻意不給預設 image。 Collector 有三種發行版——core、contrib、k8s——各自包的元件不一樣，官方不替你決定，要自己選。本機用 otel/opentelemetry-collector-k8s，它是給 Kubernetes 用的精簡版，我們要的東西都在裡面。

補上之後換一個：

[ERROR] 'mode' must be set.

第二個坑：部署模式也沒有預設。 就是上面那張表，本機選 deployment。

這兩個補上就裝得起來了，Pod 會 Running。但這時候的 Collector 跟 Day 15 的 Alloy 一樣——活著，但沒用。

第三個坑：預設的 exporter 只有 debug。 看上面那段設定的第三區塊，Collector 收到 trace 之後只會把它印到自己的 stdout，不會送去任何地方。Tempo 那邊永遠收不到東西，而且沒有錯誤，因為「印到 stdout」就是它被設定的行為。

要加一個送去 Tempo 的 exporter。這裡有第四個坑：otlp 這個 exporter 已經改名叫 otlp_grpc，網路上絕大多數教學還在寫舊名。chart 有一個 rewriteDeprecatedComponentNames 選項預設會幫你自動改，但設定檔裡直接寫新名字比較不會混淆。

第五個坑：叢集內的 gRPC 沒有 TLS，要明講 insecure: true。 不寫的話 Collector 會嘗試用 TLS 連 Tempo，握手失敗，trace 送不出去。這條我是先查到文件才沒踩，但看起來是最多人撞的一個。

五個坑都補上的設定檔，在 repo 的 helm/otel-collector-values.yaml：

mode: deployment
fullnameOverride: otel-collector       # Service 會叫這個名字

image:
  repository: otel/opentelemetry-collector-k8s

config:
  exporters:
    otlp_grpc/tempo:
      endpoint: tempo.monitoring.svc.cluster.local:4317
      tls:
        insecure: true
  service:
    pipelines:
      traces:
        receivers: [otlp]
        processors: [memory_limiter, batch]
        exporters: [otlp_grpc/tempo]

config 底下寫的東西會跟 chart 的預設值合併，所以 receivers 和 processors 不用重寫，只要補 exporter 跟改 pipeline。

helm install otel-collector open-telemetry/opentelemetry-collector \
  -n monitoring --version 0.173.1 -f helm/otel-collector-values.yaml

kubectl get pods -n monitoring | grep -E "tempo|otel"

接進 Grafana

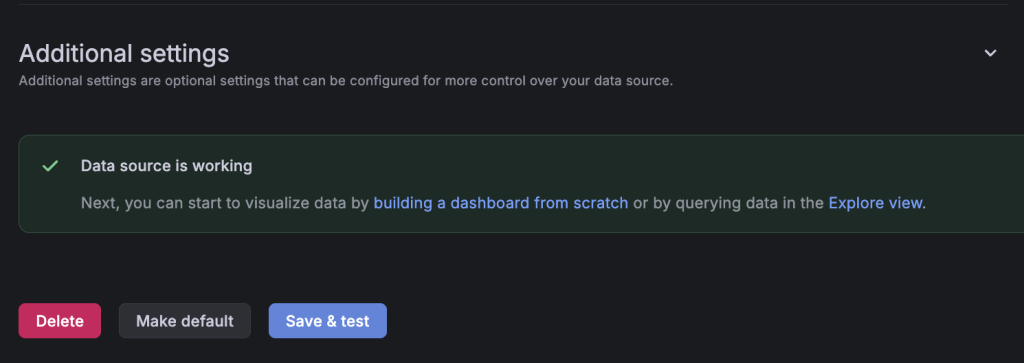

跟 Day 15 加 Loki 一樣：Connections → Data sources → Add data source → Tempo → Install，網址填：

http://tempo.monitoring.svc.cluster.local:3200

3200 是 Tempo 的查詢 API，4317 是收資料的，別填錯。

路應該是通的：服務 → Collector 的 4317 → Tempo 的 4317 → Grafana 從 3200 查。但 Day 15 的教訓是 Running 不代表通，所以我手動送了一筆假的 trace 進去驗證——在叢集內起一個臨時 Pod，用 curl 對 Collector 的 4318 送一個 OTLP 的 JSON，兩秒後 Tempo 就查得到那個 span。指令放在文末。

這裡有一個小坑：kubectl port-forward 打不進 Collector。 chart 預設把接收埠綁在 Pod 自己的 IP 上（設定裡那個 ${env:MY_POD_IP}），不是 0.0.0.0，而 port-forward 是從 Pod 內部連 localhost，會被拒絕。叢集內走 Service 沒有這個問題，明天服務送 trace 是從叢集內送的，不受影響；只是想從自己電腦測的話要換方法。

現在還沒有真的資料流過去，因為我的程式還不會產生 trace。那是明天的事。
