DAY 12
0
Modern Web

前端互動視覺技術實作 LAB系列 第 12

Day 12|WebGL(2)繪製第一個 3D

  • 分享至 

  • xImage
  •

昨天我們畫出一個 2D 漸層三角形,走過一次 WebGL 的基本渲染流程:準備頂點資料、把資料放進 Buffer,再交給 Shader 和 GPU 繪製。

今天我們把昨天的三角形繼續往 3D 延伸,繪製一個 3D 立方體。

老樣子,可以搭配 Demo 一起看。拖曳正方體時,畫面會顯示組成各個面的三角形框線。
👉🏿 Demo 連結

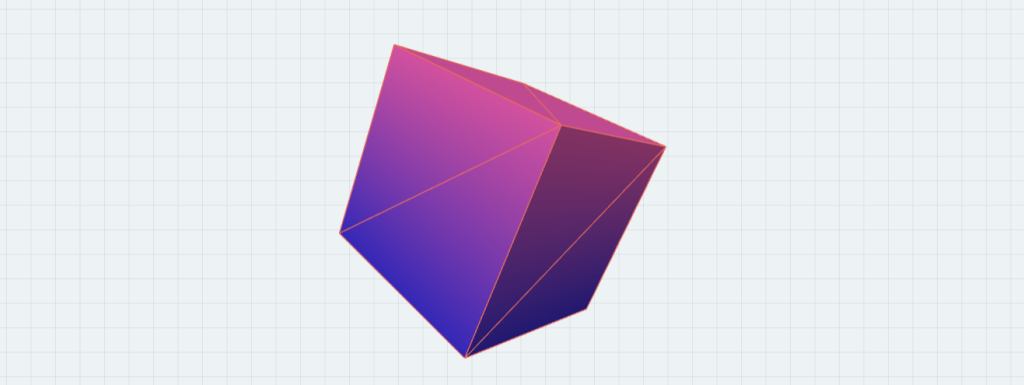

正方體是由 12 個三角形組成

WebGL 最常使用的基本圖形是三角形。幾乎所有 3D 模型都能拆解成由大量三角形組成的網格,詳細原理可參考 三角網格。因此雖然今天要畫的立方體看起來是由六個正方形組成,但交給 WebGL 前,每個面仍要拆成三角形去製作三角網格。

正方體有六個面,每面可以沿著對角線切成兩個三角形,所以總數是:

6 個面 × 2 個三角形 = 12 個三角形
12 個三角形 × 3 個頂點 = 36 筆頂點資料

https://ithelp.ithome.com.tw/upload/images/20260831/20183149XZZI97CIuk.png

加入 Z 軸

Day 11 的三角形只使用 X、Y 兩個數值描述位置,X 軸決定左右,Y 軸決定上下。到了 3D,每個頂點再多一個 Z 軸,決定前後的深度:

// 2D x, y
[0, 0.78]

// 3D x, y, z
[-1, -1, 1]

這次我們把正方體中心放在 (0, 0, 0),每個軸的範圍都是 -11。例如正面 ( Z=1 ) 的四個角可以寫成:

[
  [-1, -1, 1], [ 1, -1, 1], [ 1,  1, 1], [-1,  1, 1],
]

將六個面的頂點資料列出,就能圍出一個完整的立方體。

著色器 Shader

頂點資料進入 Vertex Shader 後,GPU 會依照目前的觀看角度旋轉正方體,計算各個面的明暗,再套用投影,將三維位置轉換成 WebGL 最後使用的裁切空間座標。這段轉換會用到矩陣,我們先知道它負責處理旋轉與投影即可,詳細原理留到後面的單元再拆解。

接著,GPU 會把三角形轉換成畫面上的像素範圍,並自動補出頂點之間的顏色。Fragment Shader 再決定這些位置最後顯示的顏色。

到這裡,前面準備好的頂點資料就會交給 GPU,依序經過 Vertex Shader、光柵化與 Fragment Shader,最後繪製到畫布上。

繪製 3D 漸層立方體

我們實際來看看 demo 是怎麼做的,首先依序建立立方體的六個面

const faces = [
  { p: [[-1,-1, 1], [ 1,-1, 1], [ 1, 1, 1], [-1, 1, 1]] },
  { p: [[ 1,-1,-1], [-1,-1,-1], [-1, 1,-1], [ 1, 1,-1]] },
  { p: [[ 1,-1, 1], [ 1,-1,-1], [ 1, 1,-1], [ 1, 1, 1]] },
  { p: [[-1,-1,-1], [-1,-1, 1], [-1, 1, 1], [-1, 1,-1]] },
  { p: [[-1, 1, 1], [ 1, 1, 1], [ 1, 1,-1], [-1, 1,-1]] },
  { p: [[-1,-1,-1], [ 1,-1,-1], [ 1,-1, 1], [-1,-1, 1]] },
]

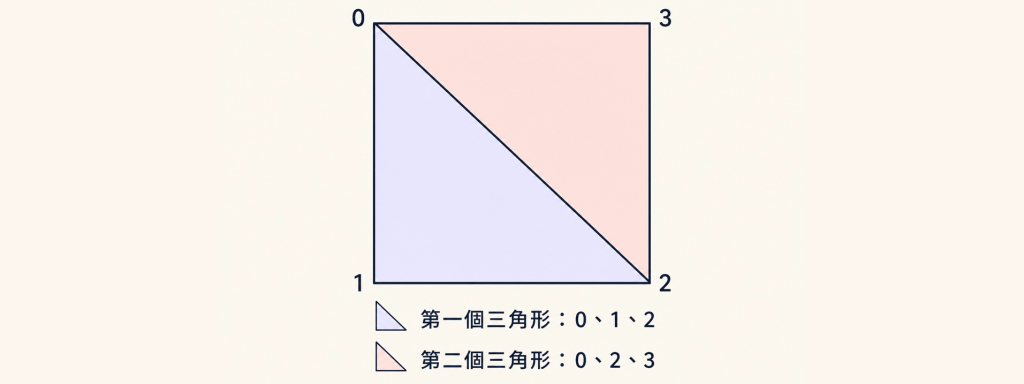

https://ithelp.ithome.com.tw/upload/images/20260831/20183149J2vcJAxMks.png

每個面的四個頂點還不能直接交給 gl.TRIANGLES,要先拆成兩個三角形,因此我們使用 [0, 1, 2, 0, 2, 3] 依序取出六筆資料:

const vertices = []

for (const face of faces) {
  for (const index of [0, 1, 2, 0, 2, 3]) {
    const position = face.p[index]
    const color = position[1] > 0
      ? [0.91, 0.35, 0.68]
      : [0.22, 0.17, 0.79]

    vertices.push(...position, ...color)
  }
}

上面的簡化版本讓每筆頂點保存六個數值,排列方式是 x, y, z, r, g, b

實際 demo 中的頂點資料還多放了一組法線,因此每筆是九個數值 x, y, z, r, g, b, nx, ny, nz。法線用來計算各個面的明暗,不影響「36 筆頂點組成 12 個三角形」的結構,之後有關光影的部分再詳述。

Shader 的部分我們只需先了解,Vertex Shader 讀取三維位置與顏色,Fragment Shader 接收插值後的顏色並輸出。正方體從粉紅過渡到藍紫,就是各個頂點之間的顏色被自動補出來的結果。

使用 drawArrays() 畫出 12 個三角形

頂點資料準備好後,和昨天一樣轉成 Float32Array,再上傳到 Buffer:

const buffer = gl.createBuffer()

gl.bindBuffer(gl.ARRAY_BUFFER, buffer)
gl.bufferData(
  gl.ARRAY_BUFFER,
  new Float32Array(vertices),
  gl.STATIC_DRAW,
)

接著告訴 WebGL 每筆資料要怎麼讀。Demo 每個頂點依序存放三個位置、三個顏色和三個法線,總共是九個 float。一個 float 佔 4 bytes,所以相鄰頂點相隔 9 × 4 = 36 bytes

const stride = 9 * Float32Array.BYTES_PER_ELEMENT

const positionLocation = gl.getAttribLocation(program, 'a_position')
gl.enableVertexAttribArray(positionLocation)
gl.vertexAttribPointer(
  positionLocation,
  3,        // x、y、z
  gl.FLOAT,
  false,
  stride,   // 每筆頂點相隔 36 bytes
  0,        // 位置從第 0 byte 開始
)

const colorLocation = gl.getAttribLocation(program, 'a_color')
gl.enableVertexAttribArray(colorLocation)
gl.vertexAttribPointer(
  colorLocation,
  3,        // r、g、b
  gl.FLOAT,
  false,
  stride,
  3 * Float32Array.BYTES_PER_ELEMENT, // 顏色從第 12 byte 開始
)

最後正式繪製出圖形:

gl.drawArrays(gl.TRIANGLES, 0, 36)
// 36 :六個面,每面兩個三角形,每個三角形三個頂點 ⇒  6 × 2 × 3 =36
